机电那点事——洁净空调工程

发布时间：2020-07-28 16:17:17

机电那点事——洁净空调工程

随着全球新冠病毒爆发所带来的的医疗项目建造热潮，医药厂房、医疗护理院等项目蜂拥而来，适应潮流，咱们今天就来聊聊洁净空调工程的那些事儿。太过专业性的论点，本文就不详加赘述了，旨在相关行业的科普性和受众性。

洁净区需要对外封闭空间外，洁净级别不同的相邻房间之间的压差应大于5帕，洁净区与室外大气的静压差应大于10帕，并应有指示压差的装置。

任何建造物的建造必定要遵循一定的规范和标准，洁净厂房当然也不例外，我们国家的规范就是下图这本，但作为药企来说更注重的还是能取得GMP相关的认证许可。至于规范和标准对洁净厂房的规定及要求大家有兴趣或需要时可以去翻一下相关资料，我们接下来详述洁净空调的一些知识。

或许一开始会被“洁净“两个字吓到，觉得是不是进入一个特殊的或者特专业的领域，其实我和大家一样，但等上手了发现，洁净空调系统并非那么复杂，只要掌握其中的几个要素，从某种角度来看，洁净空调系统还是简单的。

个人认为，如果要给洁净空调做个简单的归纳的话，无非就是空气净化、温湿度处理、压差控制、气流组织这四方面。其中尤以空气净化最为重要，这也对呀，洁净厂房不以空气净化为重点还叫什么洁净厂房呀。洁净空调也无非就是靠系统和设备的组成来实现这些功能。

在空气净化方面除了了解处理对象需要达到的洁净等级外，还需了解本身车间/实验室对颗粒物的处理需求，比如粉尘类、细菌类、微生物类等。

目前来说，洁净空调的方式主要也就两大类，集中式和半集中式。下面就简述一下相关系统，大家看图理解哦。

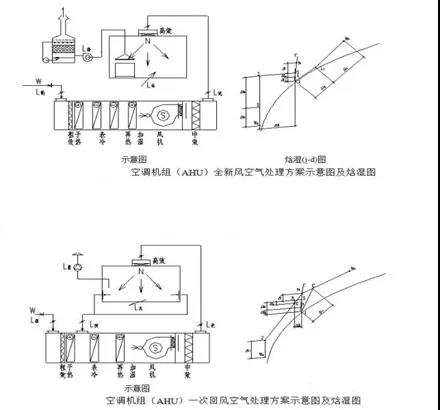

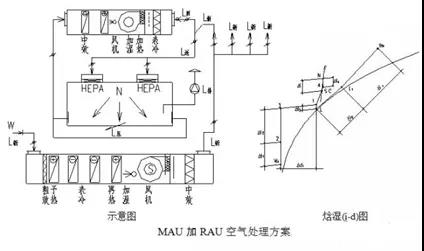

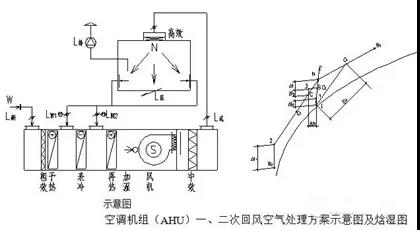

集中式主要是将净化空调机组（空气处理机组AHU）集中设置在空调机房内，全部的净化空调送风均在净化空调机组内进行净化和热、湿处理，然后由庞大的送风管道将全部的送风输送到洁净室的吊顶上部，再经过设在洁净室吊顶上的终端高效过滤器或高效过滤器送风口过滤后送到洁净室内，来实现洁净室工艺生产所需要的温度、湿度、洁净度和房间的压差，洁净室的回风经回风口、回风管再接回到空调机房的净化空调机组内与新风混合后重复进行净化和热、湿处理。此方式又可分为全新风送风方案（直流系统）；一次回风方案；一、二次回风方案和新风机组(MAU)加+循环机组(RAU)方案等四种不同的净化空调送风型式。

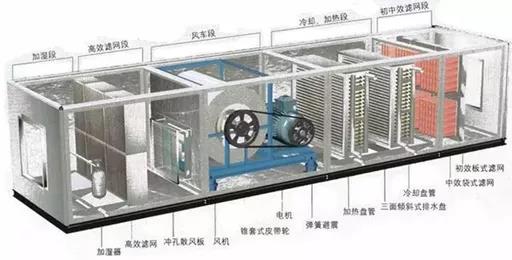

集中式的空气处理机组

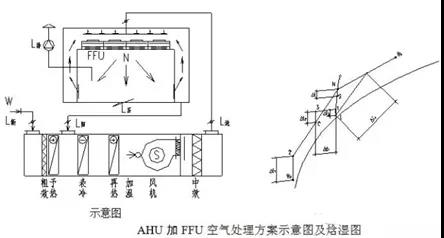

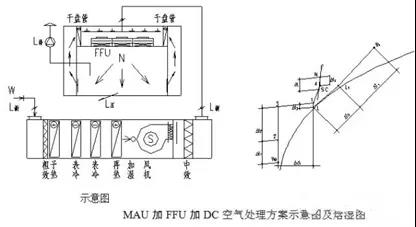

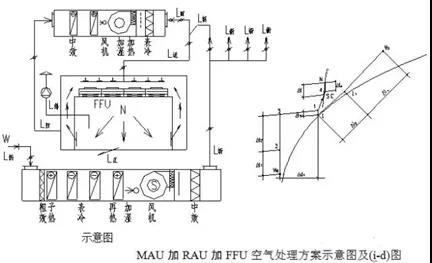

半集中式又称为分散式，此方式目前正逐渐取代集中式。可以大大地节省运行时的能耗。此方式是将消除洁净室内余热、余湿的空调送风量（通常大大地小于洁净室的净化送风量），由设在空调机房内的新风机组(MAU)进行必要的净化和热湿处理，而将占总送风量50~90%的保证洁净室洁净度的净化送风量由设在洁净室附近的循环机组进行净化和补充的热、湿处理，或直接采用吊顶上的FFU（风机过滤器机组）和干盘管来解决洁净室的洁净度等级和温度的微调节。此种净化送风与空调送风相分离的送风方案，不仅可节省运行的能耗，而且大大地减少了空调机房面积，省掉了庞大的送、回风管道，降低了洁净室的空间高度。此种净化空调送风方案又可分为：空调机组(AHU)+风机过滤器机组(FFU)方案；新风机组（MAU）+循环机组（RAU）+（FFU）方案；新风机组（MAU）+风机过滤器机组（FFU）+干冷盘管(DC)方案等三种送风方案。

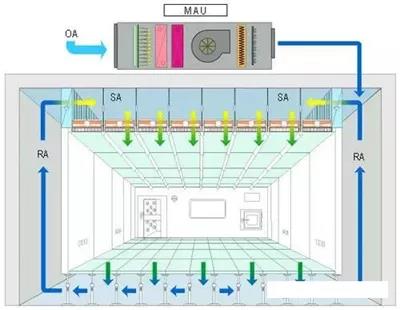

MAU+FFU方案

在半集中的系统中，大家会发现谁用到了两个平时空调系统不常见的设备，即DCC和FFU，在此我不得不需要给大家稍稍普及一下。

DCC（Dry Cooling Coil）

干式冷却盘管（简称为干盘管或干冷盘管），主是用来消除室内的湿热的。

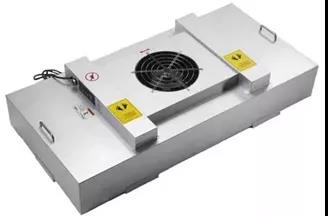

FFU（Fan Filter Unit）

中文意思为"风机滤器单元（机组）"。也就是将风机和过滤器（高效过滤器（HEPA）或超高效过滤器（ULPA））组合在一起构成自身提供动力的末端净化设备。确切地说是一种自带动力、具有过滤功效的模块化的末端送风装置。风机从FFU顶部将空气吸入并经HEPA过滤，过滤后的洁净空气在整个出风面以0.45m/s±20%的风速均匀送出。

上述的介绍和解释，大家在结合规范和其他项目的具体设计，其实洁净厂房也好实验室也好甚至手术室也好，原理都是想通的，做法也越来越简便。目前市场，为了节能、管理方便、安装方便还是将来易维护等因素，越来越推崇使用半集中的方式作为空调系统的首选。
